La GTL concentre l’arrivée de puissance, la protection et la distribution vers les circuits terminaux. Son dimensionnement ne se résume pas à choisir un coffret : il engage la taille de l’ETEL, le nombre de rangées du tableau, la réserve normative et, depuis les dernières évolutions de la NF C 15-100, la prise en compte d’éventuels générateurs locaux.
Production locale et dimensionnement de la GTL : le paramètre que les guides omettent
Un logement équipé de panneaux photovoltaïques en autoconsommation modifie le calcul de dimensionnement de la GTL. La norme impose que le courant assigné des interrupteurs différentiels intègre celui des générateurs installés. Ce courant doit être supérieur à la somme des courants assignés du disjoncteur de branchement et du générateur.
Lire également : Comment bien équiper sa cuisine en 2021 ?
En pratique, cela signifie qu’un différentiel 40 A suffisant pour un branchement mono 12 kVA peut devenir sous-dimensionné dès qu’un onduleur injecte sur le tableau. Nous recommandons de vérifier systématiquement ce point avant de figer le nombre de modules et la taille du coffret, faute de quoi le tableau devra être repris lors de l’ajout d’une production renouvelable.
Cette contrainte pèse directement sur l’espace physique dans la GTL : un différentiel de calibre supérieur occupe le même nombre de modules, mais les protections aval supplémentaires (disjoncteur AC, parafoudre DC côté onduleur) ajoutent des emplacements. Sur un petit logement, cela peut faire basculer d’un tableau deux rangées vers trois rangées.
A découvrir également : Meubler un logement rapidement : astuces pour gagner du temps

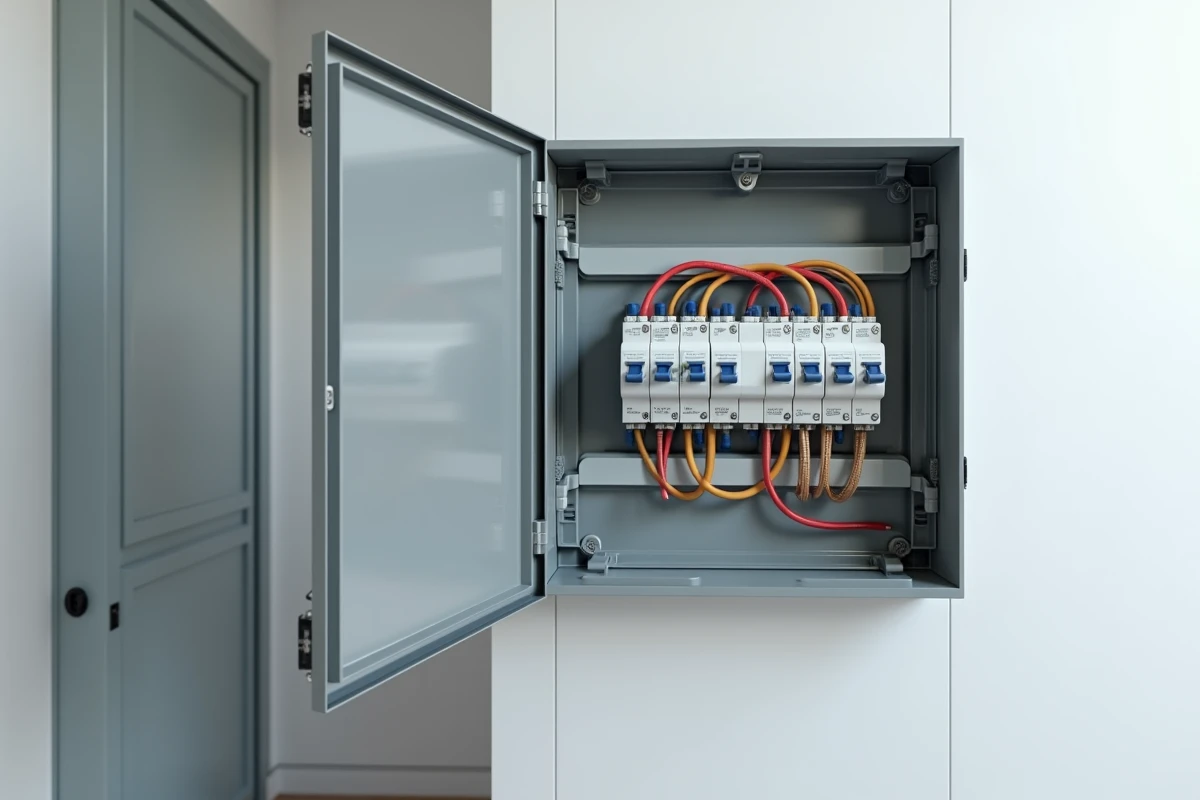

Nombre de modules et rangées du tableau selon la surface du logement
La NF C 15-100 fixe un nombre minimal de circuits par type de pièce et par usage (éclairage, prises, cuisson, chauffage). Plus la surface augmente, plus les pièces et les circuits se multiplient, ce qui détermine le nombre de modules nécessaires dans le tableau de répartition principal.
Réserve de 20 % : calcul réel sur l’équipement implanté
La norme exige une réserve minimale de 20 % de modules libres, calculée sur l’équipement effectivement implanté. Un tableau garni de 40 modules de protection doit donc disposer d’au moins 8 emplacements supplémentaires, soit 48 modules au total. Nous observons que cette règle est régulièrement sous-estimée dans les devis, ce qui oblige à poser un second tableau hors GTL par la suite.
Autre point souvent négligé : la norme interdit de laisser des rangées entièrement vides. La réserve doit être répartie sur les rangées existantes, pas concentrée sur une rangée dédiée.
Grille indicative par tranche de surface
| Surface indicative | Rangées minimales courantes | Modules utiles (hors réserve) | Modules totaux avec réserve 20 % |
|---|---|---|---|
| Inférieure à 35 m² | 2 rangées (coffret 2×13) | 15 – 20 | 18 – 24 |
| 35 m² à 80 m² | 3 rangées (coffret 3×13) | 25 – 32 | 30 – 39 |
| 80 m² à 120 m² | 4 rangées (coffret 4×13) | 35 – 45 | 42 – 54 |
| Au-delà de 120 m² | 4 rangées ou plus, tableau secondaire fréquent | 45+ | 54+ |
Ces fourchettes supposent un équipement standard (chauffage électrique, VMC simple flux, pas de domotique lourde). L’ajout d’un circuit piscine, d’une borne de recharge ou d’un système de production locale pousse systématiquement vers la tranche supérieure.
Dimensions de l’ETEL : ne pas confondre avec la GTL
L’ETEL est l’espace physique qui accueille la GTL, pas un synonyme. La GTL (goulotte, coffret, cheminement des câbles) s’installe à l’intérieur de l’ETEL. Confondre les deux conduit à sous-dimensionner l’un ou l’autre.
Les dimensions minimales de l’ETEL sont fixées à 60 cm de largeur et 25 cm de profondeur, du sol au plafond. Pour les logements dont la surface est inférieure à 35 m², la norme accepte une largeur réduite à 45 cm, ce qui reste contraignant dès que le coffret de communication et le panneau de contrôle cohabitent dans le même volume.
Contraintes d’implantation souvent ignorées
- L’ETEL ne peut pas se trouver dans un espace exigu ou difficile d’accès (sous un escalier, dans un placard non dédié). L’espace libre devant la GTL doit permettre une intervention sans gêne.
- La GTL doit contenir au minimum le panneau de contrôle (compteur et disjoncteur de branchement s’ils sont à l’intérieur, ou à défaut un disjoncteur de coupure générale), le tableau de répartition principal, le coffret de communication et au moins deux prises 16 A 2P+T pour les équipements de communication.
- Un tableau secondaire peut être placé ailleurs dans le logement sans obligation de matérialiser une seconde GTL, ce qui offre une marge de manoeuvre pour les grandes surfaces ou les configurations en étage.
Coffret de communication et prises dédiées : impact sur l’encombrement de la GTL
Le coffret de communication (Grade 1, 2 ou 3) occupe un volume non négligeable dans la GTL. Sur un logement de petite surface, il rivalise en encombrement avec le tableau de répartition lui-même. Les deux prises 16 A dédiées imposées par la norme ajoutent encore à la densité du cheminement.
Nous recommandons de choisir la largeur d’ETEL en fonction du grade de brassage visé, pas uniquement du nombre de circuits de puissance. Un coffret Grade 3 avec plusieurs connecteurs RJ45 et un bandeau d’alimentation exige une profondeur réelle supérieure aux 25 cm minimaux si l’on veut conserver un accès de maintenance correct.
GTL en rénovation : quand l’obligation s’applique
La GTL est obligatoire dans toute construction neuve. En rénovation, elle devient exigible dès que le chantier modifie l’emplacement des cloisons. Un simple remplacement de tableau sans déplacement de cloison ne déclenche pas l’obligation, mais reste l’occasion de mettre l’installation en conformité.
Sur un logement ancien où l’espace est compté, la solution goulotte fixée au mur permet de matérialiser la GTL sans créer un volume encastré. Cette approche limite les travaux de maçonnerie tout en respectant les dimensions d’ETEL, à condition de réserver la largeur et la profondeur réglementaires devant la goulotte.
Le dimensionnement de la GTL repose sur trois variables : le nombre de circuits (lié à la surface et aux usages), la réserve normative de 20 %, et la présence ou non d’une production locale. Figer ces paramètres avant de commander le coffret évite les reprises, les tableaux secondaires non prévus et les non-conformités lors du contrôle Consuel.
