Un chiffre brut vaut parfois tous les discours : un tuyau d’un pouce, 100 mètres de long, débitant 2 m³/h, perd 9 mètres de pression en route. Voilà le nerf de la guerre pour toute installation de pompage : ce que la pompe fournit, les tuyaux le grignotent, centimètre par centimètre.
Accueil/Extérieur couvert et jardin/Collecte et préparation/Comment calculer les pertes de charge des pipelines liées au pompage d’eau ? (Español)
Comment calculer les pertes de pression des pipelines liées aux pompes à eau ?
Partager cette page
Calcul de la chute de pression dans la distribution de l’eau
Choisir un puits, un forage ou une pompe de surface commence toujours par deux mesures : le débit d’eau attendu et la hauteur manométrique à atteindre. Mais tout ne s’arrête pas là. Le système métrique HTM doit prendre en compte une donnée souvent sous-estimée : la chute de pression générée par le frottement de l’eau dans les conduits. Cette perte se mesure en mètres de colonne d’eau : chaque virage, chaque mètre linéaire, chaque aspérité compte.

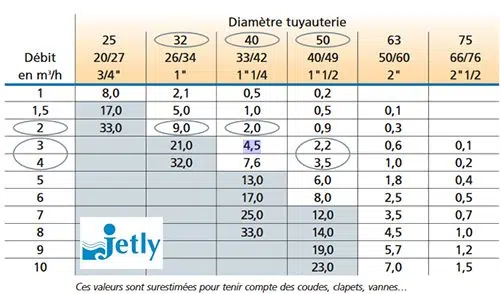

Pour se repérer, rien de plus parlant qu’un tableau de pertes de charge, exprimées en centimètres par mètre de tuyau parcouru.
Voyons cela à travers un exemple concret : avec un débit de 2 m³/h, un tuyau de 1″ (26×34), sur 100 m de long, on obtient :
Perte de charge (m) = 9 cm/m x 100 m = 9 m
Ce tableau, issu des données Pompes JETLY, permet de visualiser aisément l’impact du choix de tuyauterie sur les performances de l’installation.
Dès que les pertes dépassent 5 à 10 mètres, ou que vous tombez dans la zone grisée du tableau, le message est clair : il faut envisager un diamètre supérieur pour vos tuyaux, sous peine de voir la pression s’effondrer à la sortie.

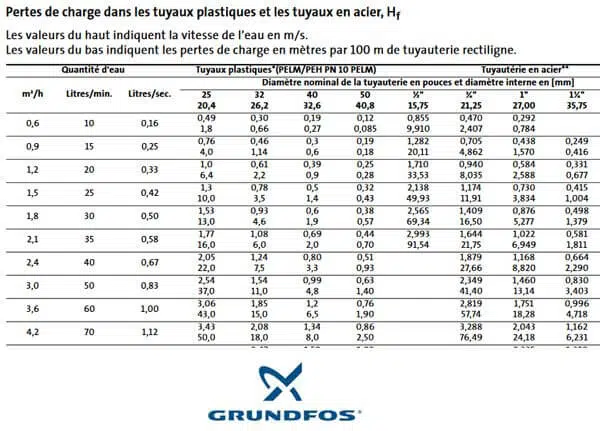

Ce second tableau, fondé sur les données Grundfos, confirme l’enjeu : choisir le bon diamètre, c’est économiser de l’énergie et garantir un débit stable au robinet, même sur une longue distance.
En savoir plus : comment choisir une pompe immergée adaptée ?
BON
Pompe IDRAMATIC 1200W GUINARD, adaptée jusqu’à 12 mètres de profondeur : un modèle taillé pour les besoins domestiques courants, fiable, robuste et facile à installer.
VOIR POMPES BIEN IMMERGÉES
Le pack pompe submersible NOCCHI DOMINATOR 5 RW fait figure de référence pour les installations exigeant puissance et fiabilité sur la durée.
Découvrez les dernières avancées dans le pompage de puits
VOIR FOX30
Dans le domaine du pompage, chaque mètre gagné sur la chute de pression, c’est de l’eau qui arrive là où elle est attendue. À chaque projet, sa solution : le bon diamètre, la pompe adaptée, la rigueur du calcul. À la clé, une installation qui tient ses promesses, sans mauvaise surprise au robinet.
